שלב 2: חישוב עומסים – כמה כוח אתם באמת צריכים?

אחרי שיצרתם את מפת הצרכים שלכם, הגיע הזמן לתרגם אותה למספרים. המונח "עומס חשמלי" אולי נשמע מאיים, אבל הרעיון פשוט: זהו ההספק (הנמדד בוואט – W) הכולל של כל המכשירים החשמליים שיכולים לעבוד בו-זמנית במבנה החצר שלכם. חישוב נכון של העומס הוא קריטי כדי לוודא שמערכת החשמל שלכם תוכל לספק את הדרישה מבלי לגרום לקפיצת המפסק בלוח הראשי, ובמקרים גרועים יותר, להתחממות יתר של הכבלים וסכנת שריפה.

כדי לחשב את העומס, עליכם לעבור על הרשימה שהכנתם בשלב הראשון ולברר את ההספק של כל מכשיר. לרוב, ההספק רשום על המכשיר עצמו או במפרט הטכני שלו. הנה כמה דוגמאות להספקים של צרכנים נפוצים במבני חצר:

• תאורת לד: 5-20 ואט לגוף תאורה.
• מקרר קטן: 100-200 ואט.
• מערכת סאונד: 50-150 ואט.
• מחשב נייד ומטען: כ-100 ואט.
• מקדחה / מברגה: 500-1200 ואט.
• מסור עגול / ג'יגסו: 1200-2200 ואט.
• מכונת שטיפה בלחץ: 1800-2500 ואט.
• כיריים חשמליות (ראש אחד): 1500-2500 ואט.
• מזגן קטן (1 כ"ס): כ-1000 ואט.

אחד העקרונות החשובים ביותר בתכנון עומסים הוא הפרדת מעגלים. במקום לחבר את כל נקודות החשמל במבנה החצר לקו אחד, מחלקים אותן למעגלים נפרדים. לדוגמה: מעגל אחד ישרת את כל התאורה, מעגל שני ישרת את כל השקעים הכלליים, ומעגל כוח נפרד (עם חוטים עבים יותר ומפסק ייעודי) יוקדש לצרכנים כבדים כמו כיריים חשמליות או ג'קוזי. גישה זו מונעת עומס יתר על קו בודד, מגבירה את הבטיחות, ומקלה מאוד על איתור ותיקון תקלות בעתיד – אם יש קצר במעגל השקעים, התאורה תמשיך לעבוד.

שלב 3: תכנון נקודות חשמל ותאורה – חשיבה אסטרטגית

לאחר שאפיינתם את הצרכים וחישבתם את העומסים, הגיע הזמן למקם את הנקודות בשטח. שלב זה דורש חשיבה פרקטית ואסטרטגית כדי להבטיח שהחשמל יהיה זמין, נוח ובטוח בדיוק איפה שצריך אותו. תכנון נכון של מיקומים ימנע מכם את הצורך להשתמש בכבלים מאריכים מסורבלים ומסוכנים וישדרג משמעותית את חווית השימוש במבנה החצר שלכם.

נקודות כוח (שקעים)

מיקום נכון של שקעים הוא המפתח לנוחות עבודה ופנאי. חשבו על שגרת השימוש במקום וסמנו את המיקומים האופטימליים:

• גובה ומיקום: היכן הכי נוח ופרקטי למקם כל שקע? ליד שולחן העבודה במחסן, בגובה שיאפשר חיבור נוח של כלי עבודה ומטענים, אך לא יפריע לעבודה. בפינת הישיבה בפרגולה, כדאי למקם שקע נמוך ודיסקרטי לחיבור מחשב נייד או רמקול. חשוב להקפיד על תקנות הבטיחות, כמו הרחקת שקעים ממקורות מים (כיורים, ברזים) ושמירה על גובה מינימלי מהרצפה, במיוחד באזורים החשופים לגשם.

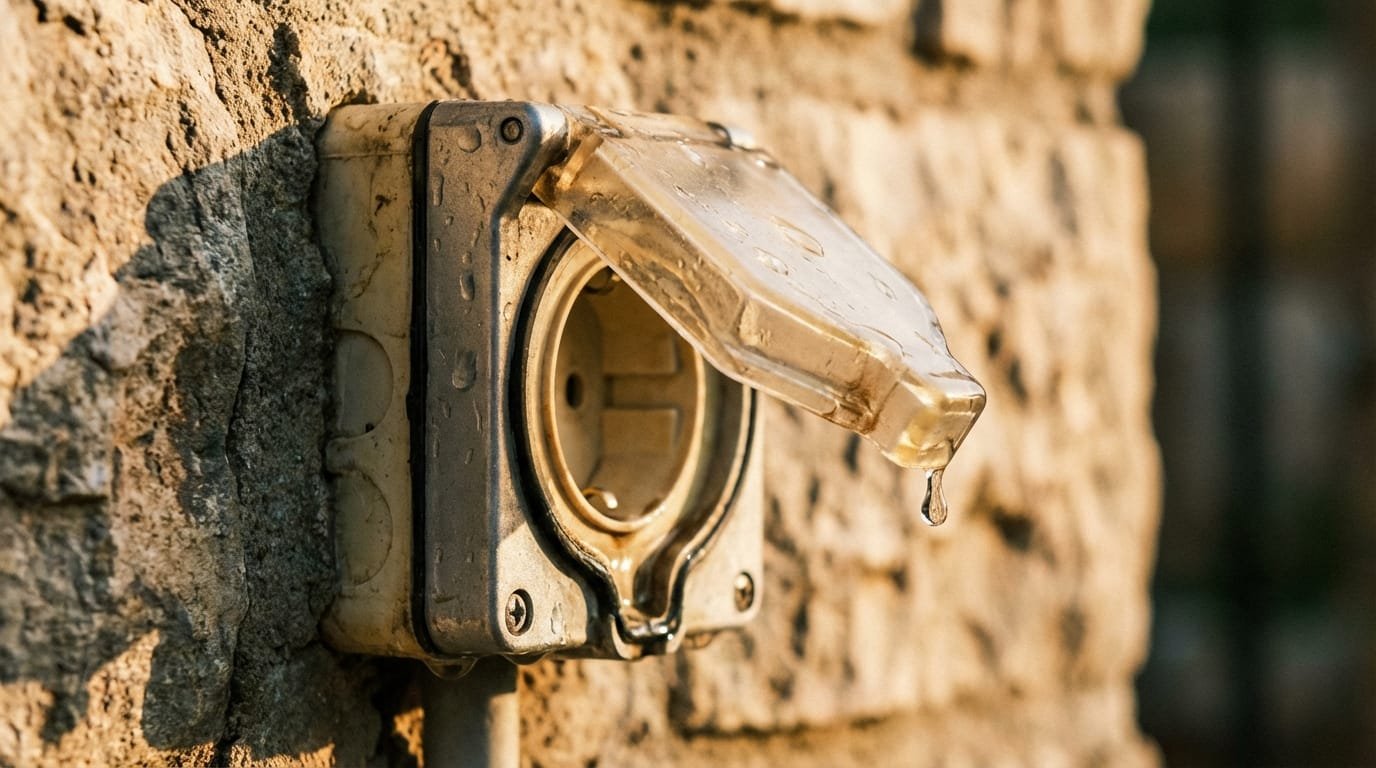

• סוג השקע: לא כל השקעים נוצרו שווים. חשוב להבחין בין שקע רגיל (חד-פאזי) המתאים למכשירים קטנים, לבין שקע כוח (תלת-פאזי או חד-פאזי מחוזק) הנדרש למכשירים כבדים כמו מכונות ריתוך או תנורים גדולים. החוק החשוב ביותר להתקנה חיצונית הוא שימוש בשקעים מוגני מים. חפשו שקעים עם תקן IP (Ingress Protection) מתאים, למשל IP65, המבטיח הגנה מלאה מפני אבק והתזות מים חזקות מכל כיוון. שקעים אלו מגיעים עם מכסה אטום שסוגרים כאשר אינם בשימוש.

נקודות תאורה

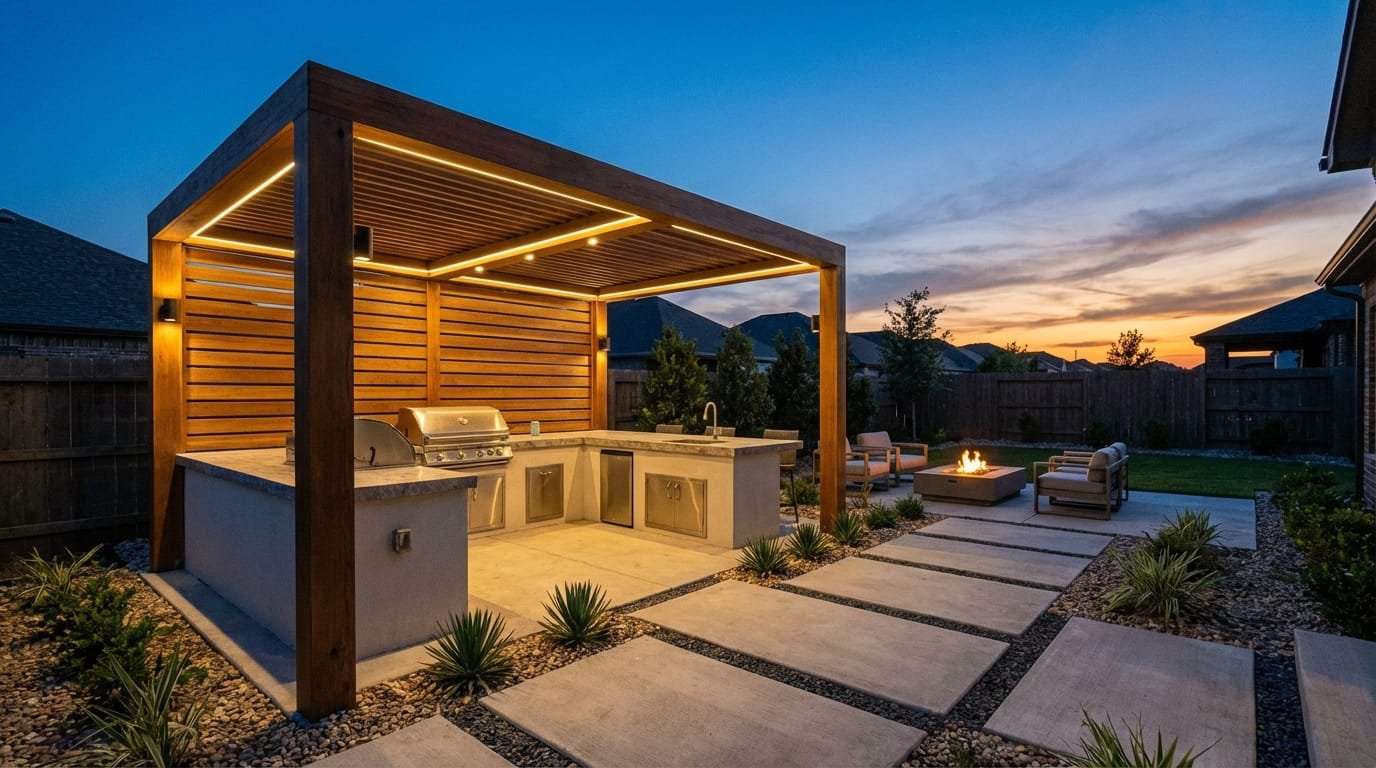

תאורה נכונה יכולה להפוך חצר פשוטה למקום קסום ובטוח בשעות הערב. חשבו על שכבות של תאורה למטרות שונות:

• תאורת פנים המבנה: האם המבנה ישמש בעיקר לעבודה ואחסון? במקרה כזה, תצטרכו תאורה פונקציונלית חזקה ובהירה (אור לבן). אם המקום מיועד לישיבה ואירוח, תאורת אווירה רכה ונעימה (אור צהוב) תתאים יותר, ואולי כדאי לשקול התקנת דימר (עמעם) לשליטה על עוצמת האור.
• תאורת חוץ: כאן האפשרויות רבות ויצירתיות. ניתן למקם ספוטים שיאירו כלפי מעלה וידגישו עצים או שיחים יפים. תאורת שביל נמוכה תסמן את הדרך ותיצור אווירה בטוחה ונעימה. כמו כן, מומלץ להתקין תאורה ביטחונית חזקה עם חיישן תנועה מעל דלת הכניסה למבנה או באזורים חשוכים.
• מפסקים: תכנון מיקום המפסקים חשוב לא פחות ממיקום גופי התאורה. כמובן, יש למקם מפסק בכניסה למבנה לשליטה על התאורה הפנימית. בנוסף, חשבו על מפסק מחליף, שיאפשר לכם להדליק ולכבות את תאורת השביל גם מהבית וגם מהמחסן. מפסק ייעודי לתאורת הגינה, הממוקם בתוך הבית, יאפשר לכם להפעיל את תאורת האווירה בנוחות מבלי לצאת החוצה.

חוקים ותקנות ברזל: מה חשוב לדעת לפני שנוגעים בחוט הראשון?

עבודות חשמל, ובמיוחד בסביבה חיצונית, כפופות לשורה של חוקים ותקנות שנועדו להבטיח בטיחות מקסימלית. התעלמות מהם אינה רק עבירה על החוק, אלא סיכון ממשי לחיי אדם. לפני שמתחילים כל עבודה, חובה להכיר את כללי הברזל הללו. כללים אלו מבוססים על כללי משק החשמל ותקנות רלוונטיות אחרות. הנה עיקרי הדברים שכל בעל בית חייב לדעת:

• מפסק פחת (30mA): זהו אולי הרכיב הבטיחותי החשוב ביותר במערכת חשמל חיצונית. מפסק זרם פחת (נקרא גם ממסר פחת) הוא התקן המזהה זליגות זרם קטנות מאוד (עד 30 מיליאמפר) מהמערכת אל האדמה – מצב שיכול להתרחש עקב כשל בבידוד או מגע אדם בנקודה חשופה. ברגע שזליגה כזו מזוהה, המפסק מנתק את הזרם באופן מיידי (בתוך שבריר שנייה) ובכך מונע התחשמלות קטלנית. החוק מחייב שכל מעגל חשמלי המספק חשמל לחצר, לגינה או למבנה חיצוני, יהיה מוגן על ידי מפסק פחת כזה.
• הארקה תקינה: מערכת ההארקה נועדה לספק נתיב בטוח ומהיר לזרם חשמלי במקרה של תקלה (כמו קצר בין מוליך פאזה לגוף המתכתי של מכשיר). זרם התקלה זורם דרך מוליך ההארקה לאדמה, וגורם למפסק הראשי בלוח לקפוץ ולנתק את המעגל. חובה לוודא שכל מבנה החצר, כל השקעים וכל גופי התאורה המתכתיים מחוברים למערכת הארקה תקינה ויעילה.
• כבל תת-קרקעי ייעודי: התקנת קווי חשמל עיליים בחצר אסורה בהחלט. יש להשתמש אך ורק בכבל חשמל משוריין (כמו כבל מסוג NYY) המיועד במיוחד להתקנה תת-קרקעית. יש להטמין את הכבל בעומק תקני של 60-80 ס"מ לפחות, כשהוא מושחל בתוך צינור מגן קשיח (כמו PVC). בנוסף, נהוג להניח מעל הצינור, בעומק של כ-30 ס"מ מהקרקע, סרט אזהרה צהוב כדי למנוע פגיעה מקרית בכבל בעת חפירות עתידיות. דרישות מחמירות אלו דומות לאלו שנקבעו בהנחיות בטיחות למבנים ומתקנים של גופים ציבוריים.
• לוח חשמל משנה: כאשר מתכננים יותר ממעגל אחד למבנה החצר (למשל, מעגל נפרד לתאורה ומעגל לשקעים), חובה להתקין לוח חשמל משנה בתוך המבנה או בסמוך לו. לוח זה חייב להיות מוגן מפני פגעי מזג האוויר (בתוך ארון ייעודי אטום), נגיש, ולכלול את כל המפסקים הנדרשים (ראשי, פחת, ומפסקים אוטומטיים זעירים לכל מעגל).
• אישורים ובדיקות: בסיום כל עבודת חשמל מהותית, ובמיוחד בהקמת תשתית חדשה, החוק מחייב בדיקה ואישור של חשמלאי בודק מוסמך. הבודק מוודא שההתקנה בוצעה על פי התקן, שההארקה תקינה, שהבידוד תקין ושמפסק הפחת פועל כנדרש. אישור זה הוא לא רק דרישה חוקית אלא גם תעודת הביטוח שלכם לשקט נפשי.

עשה זאת בעצמך או להזמין חשמלאי? מתי חובה לקרוא לאיש מקצוע

כישראלים בעלי "ידי זהב" וחוש טכני מפותח, הנטייה הטבעית היא לנסות לעשות כמה שיותר בעצמנו. זה מובן, מספק, ולעיתים קרובות גם חוסך כסף. עם זאת, כשמדובר בחשמל, הגבול בין "עשה זאת בעצמך" לבין סיכון חיים הוא דק מאוד ומוגדר בחוק. חשוב להבין מה מותר (ומה הגיוני) לעשות לבד, ומתי חובה מוחלטת לקרוא לחשמלאי מוסמך.

• חובה חשמלאי מוסמך: ישנן עבודות שעל פי חוק החשמל, רק חשמלאי בעל רישיון מתאים רשאי לבצע. עבודות אלו כוללות: חיבור קו ההזנה ללוח החשמל הראשי של הבית, התקנת לוח חשמל משנה במבנה החצר, חיבור ושיפור מערכת ההארקה, וביצוע הבדיקה הסופית של המערכת. כל ניסיון לבצע פעולות אלו באופן עצמאי הוא לא חוקי, מסכן חיים, ועלול לבטל את הכיסוי הביטוחי שלכם במקרה של נזק.
• מומלץ חשמלאי (אך אפשרי ל-DIY מנוסה): עבודות מסוימות על "הצד הבטוח" של המערכת – כלומר, לאחר שהמעגלים כבר הותקנו ונבדקו על ידי חשמלאי – יכולות להתבצע על ידי אדם מנוסה. זה כולל השחלת כבלים נוספים בצנרת קיימת (שאינה מחוברת לחשמל), וחיבור פיזי של גופי תאורה ושקעים לחוטים שכבר הוכנו וסומנו על ידי חשמלאי. גם כאן, נדרשת זהירות מרבית ועבודה רק לאחר ניתוק מוחלט של המתח מהלוח. אם אינכם בטוחים ב-100%, עדיף להשאיר זאת למקצוען.
• DIY אפשרי ובטוח: ישנן הכנות רבות שאתם יכולים ורצוי שתעשו בעצמכם כדי לחסוך בעלויות ולהיות מעורבים בפרויקט. זה כולל את כל שלב התכנון על נייר, סימון מיקומי הנקודות הרצויות על הקירות, וביצוע עבודות החפירה של התעלות להטמנת הכבלים (כמובן, לפני הנחת הכבל והצינור על ידי החשמלאי). הכנה טובה של השטח תחסוך לחשמלאי זמן עבודה יקר ותאפשר לו להתמקד בחלק המקצועי.

בשורה התחתונה, זכרו את הכלל החשוב ביותר: טעות בצנרת תגרום לנזילה, טעות בחשמל יכולה לעלות בחיי אדם. תכנון חכם של הפרויקט כולל לא רק את מפת הנקודות והעומסים, אלא גם את ההכרה במגבלות הידע והיכולת, והבנה ברורה מתי הצעד החכם והאחראי ביותר הוא להרים טלפון לחשמלאי מוסמך.

שאלות ותשובות נפוצות

לסיכום, תכנון חשמל למבנה חצר הוא משימה הדורשת ידע, אחריות וחשיבה קדימה. תהליך נכון מתחיל באפיון צרכים מדויק, ממשיך בחישוב עומסים קפדני, ועובר דרך תכנון אסטרטגי של מיקום הנקודות. חשוב מכל, הוא חייב להתבצע תוך הקפדה בלתי מתפשרת על כללי הבטיחות וחוק החשמל. בין אם אתם מבצעים חלק מההכנות בעצמכם ובין אם אתם מסתייעים בחשמלאי מהשלב הראשון, השקעה בתכנון יסודי תבטיח לכם מבנה חצר פונקציונלי, נוח ובעיקר – בטוח לשימוש עבורכם ועבור כל בני המשפחה.
